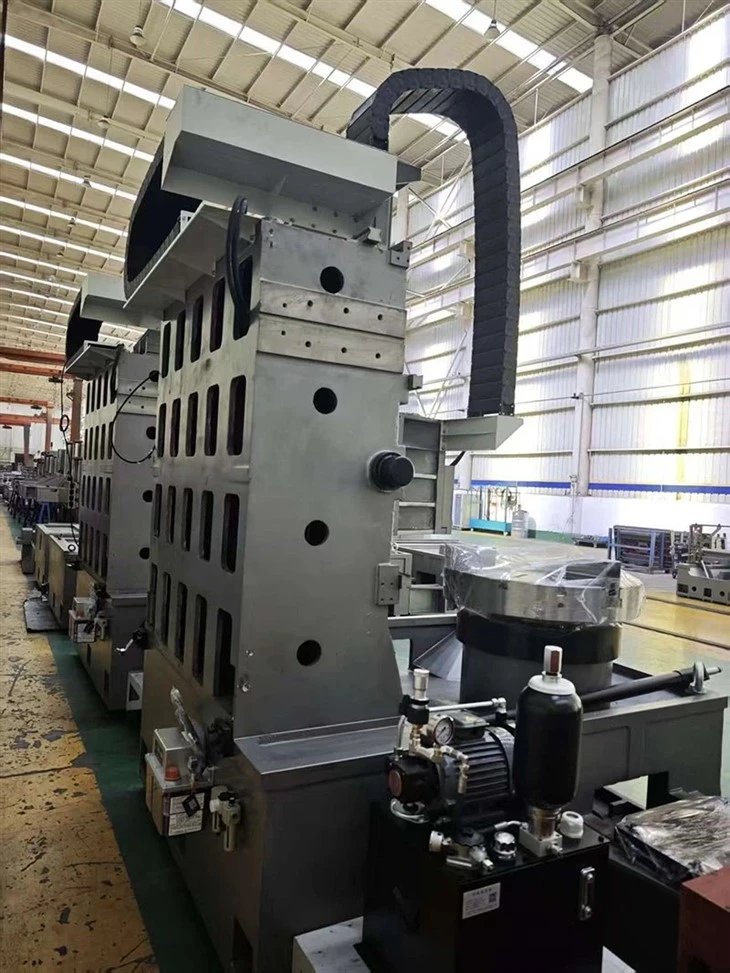

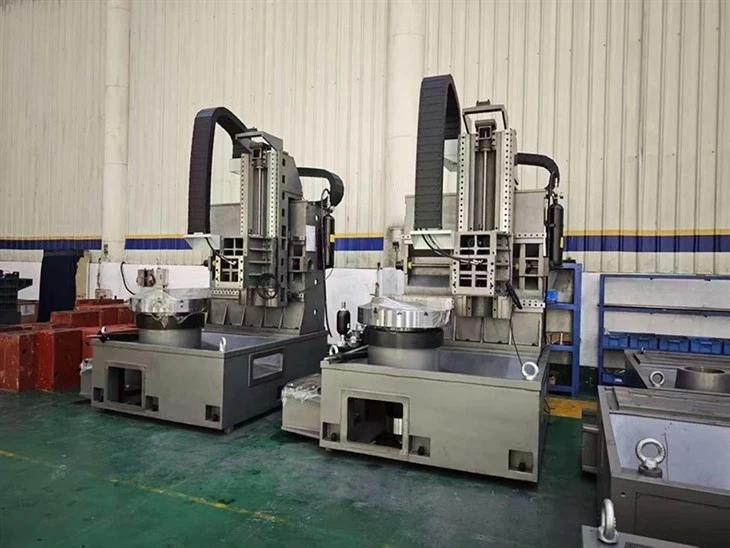

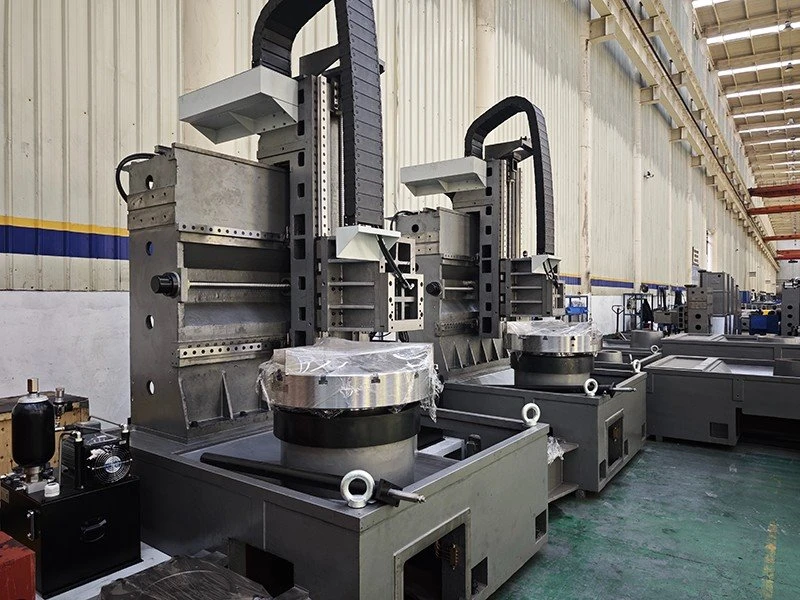

Piezas fundidas de alta-rigidez
Toda la serie adopta piezas fundidas en arena de resina de alta-calidad GG30, que se someten a un tratamiento de recocido y envejecimiento por vibración para eliminar eficazmente la tensión interna y garantizar-estabilidad dimensional y precisión a largo plazo.
La máquina presenta una estructura muy rígida.
Garantiza un corte estable-de alta resistencia y una retención-de precisión a largo plazo, ideal tanto para desbaste como para acabado de precisión.
Repuestos comerciales de primeras marcas.
Husillos de bolas importados combinados con un diseño pre-tensado para eliminar el alargamiento térmico;
Guías lineales importadas;
Rodamientos de precisión importados de grado P4;
Solicitud
Hay modelos disponibles para acomodar piezas de trabajo de diferentes tamaños y pesos, cubriendo una amplia gama de requisitos de producción.
Es especialmente adecuado-para mecanizar piezas de tipo disco-y eje-, incluidos cubos, válvulas, manguitos, bridas, poleas y otros componentes industriales típicos de automóviles, con alta eficiencia y calidad.
| MODELO | LC60-II | LC80-II | LC120-II |
| Capacidad | |||
| Máx. Diámetro de giro. | Φ750mm | Φ1000 mm | Φ1300mm |
| Diámetro máximo de giro. | Φ600mm | Φ900mm | Φ1200 mm |
| Máx. carga de mesa | 800 kilogramos | 1500 kilogramos | 1500 kilogramos |
| Viaje Z arriba/abajo | 750 milímetros | 900 milímetros | 900 milímetros |
| Viaje X (izquierda/derecha) | 500 milímetros | 850 milímetros | 850 milímetros |
| Centro de torreta a centro de husillo | 160-660 milímetros | -40-810 milímetros | 110-960 milímetros |
| Centro del husillo a la cubierta de la vía Z | 385 milímetros | 582 milímetros | 680 milímetros |
| Fondo del ariete hasta la punta del husillo | 284-1034 milímetros | 270-1170 milímetros | 415-1315 milímetros |
| Alimentación | |||
| guía lineal x | 45 rodillos (3 lineales, 6 carros) | 45 rodillos (3 lineales, 6 carros) | 45 rodillos (3 lineales, 6 carros) |
| guía lineal Z | 45 rodillos (2 lineales, 6 carros) | 45 rodillos (2 lineales, 6 carros) | 45 rodillos (2 lineales, 6 carros) |
| Husillo de bolas X/Z | 4012 | 4012 | 4012 |
| Alimentación rápida | 24 m/min | 24 m/min | 24 m/min |
| Motor X/Z recomendado | Mayor o igual a 20/20 con freno NM | Mayor o igual a 24/24 NM con freno | Mayor o igual a 24/24 NM con freno |
| Huso | |||
| Tipo de punta de husillo | A2-8 | A2-15 | A2-15 |
| Velocidad del husillo | 2000 rpm | 950 rpm | 950 rpm |
| Diámetro del orificio del husillo | Φ86 mm | Φ60mm | Φ60mm |
| Cono del agujero del husillo | MT#2 | 1:20 | 1:20 |
| Relación de velocidad del husillo | 1:2 | alrededor de 1:2 | alrededor de 1:2 |
| Motor de husillo recomendado | 18,5~22 kilovatios | 22~30 kilovatios | 22~30 kilovatios |
| Torreta | |||
| Especificaciones de la torreta | BMT65-12 | BMT65-12 | BMT65-12 |
| Diámetro de la herramienta de mandrinado | Φ50mm | Φ50mm | Φ50mm |
| Sección de herramienta de torneado | 32x32 | 32x32 | 32x32 |
| Otros | |||
| Peso neto de la máquina | 4.5t | 5.5t | 6.5t |
| Nota | Sistema de equilibrio de nitrógeno | Sistema de equilibrio de nitrógeno | Sistema de equilibrio de nitrógeno |
